June 6, 2023

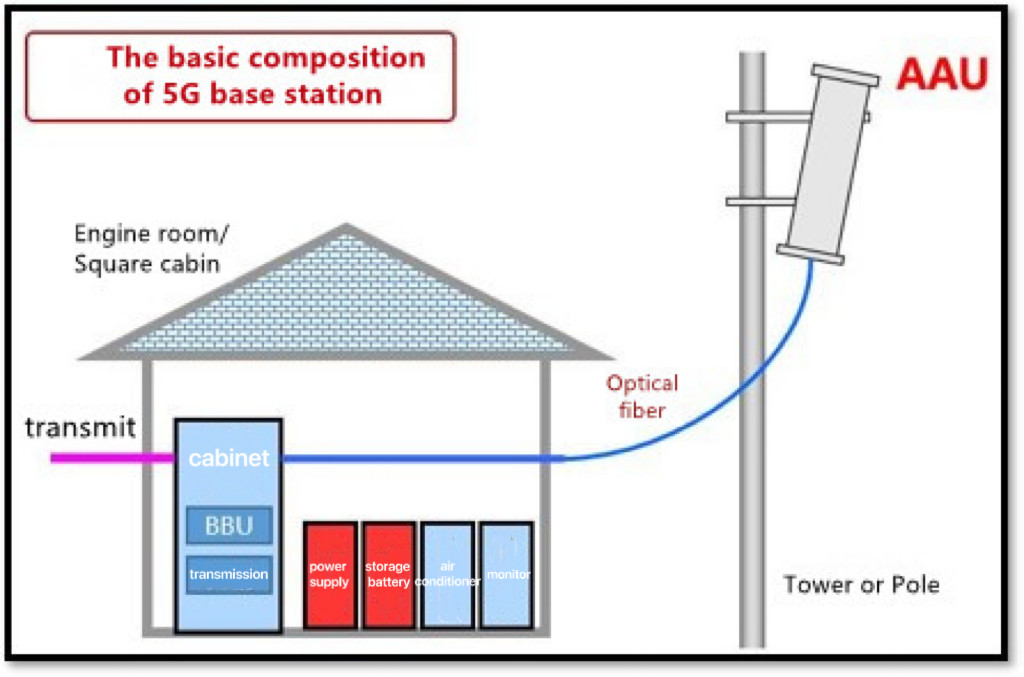

Hablando en términos generales, las estaciones base 5G incluyen principalmente BBU+AAU
Sitio de la estación base: equipado principalmente de los transmisores-receptores de la señal, supervisando los dispositivos, los dispositivos extintores, el equipo de la fuente de alimentación y el equipo de aire acondicionado.
La estación base que supervisa adopta generalmente una estructura de tres niveles: estación principal de supervisión central, centro de control sub, y sitio de la estación base.
El centro de supervisión es responsable de la supervisión y de la gestión de todo el ambiente del equipo y del sitio de poder de la estación base dentro de la red de supervisión entera.
El centro del sub-control es responsable de la supervisión y de la gestión de aires acondicionados y del ambiente accionados del sitio de la estación base dentro de cierta área de la red de supervisión.
El sitio de la estación base es solamente responsable de la recopilación de datos y del control del equipo de poder y del equipo del ambiente del sitio de la estación base en una estación base móvil específica.
Estructura del sistema de vigilancia del ambiente dinámico de la estación base:
Hay 2 tipos de sitios de la estación base (tipo todo junto; tipo amo-esclavo), que recogen y controlan los datos del equipo de poder (electricidad de las tuberías, el motor diesel, UPS, la batería, los etc.) y equipo del ambiente del sitio (temperatura y humedad, inmersión del agua, la detección de humos, los etc.)
Diagrama del sistema de vigilancia de la distribución de poder de la estación base:
Diagrama de la topología de la supervisión del consumo de energía de la estación base:
Supervisión de la distribución de la corriente ALTERNA de la estación base
- Caja de distribución de la corriente ALTERNA:
Selección del producto:
|
Metro trifásico del carril del dinar del solo lazo ADL400 |
|
Motor del electricity&diesel de las tuberías de la supervisión Fuente de alimentación de AC/DC 85-265V acceso directo 80A o acceso de 5A CT Comunicación RS485 |
|
Metro trifásico del carril del dinar del solo lazo ADW300 |
|
Motor del electricity&diesel de las tuberías de la supervisión Fuente de alimentación de AC/DC 85-265V Hasta acceso directo de 660V 5A 4DI&2DO Comunicación RS485 |
|
Metro integrado solo lazo AMC96L-E4 |
|
Motor del electricity&diesel de las tuberías de la supervisión Fuente de alimentación de AC/DC 85-265V Hasta acceso directo de 660V 5A 4DI&2DO Comunicación RS485 |
|
metro inalámbrico integrado Multi-lazo AMC300L |
|
El &lighting del aire acondicionado del engine& del electricity&diesel de las tuberías de la supervisión, etc. Fuente de alimentación de AC/DC 85-265V Acceso trifásico máximo 18 monofásicos o 6 4 DI activos pasivos DI&2DO&2 Comunicación RS485 |
|
metro del carril del dinar del Multi-lazo DTSD1352-4S |
|
El &lighting del aire acondicionado del engine& del electricity&diesel de las tuberías de la supervisión, etc. Fuente de alimentación de AC/DC 85-265V Acceso trifásico máximo 12 monofásicos o 4 acceso del CT del nivel del mA (cabeza cristalina) 4 DI activos pasivos DI&1DO&2 Comunicación RS485 |
|
metro del carril del dinar del Multi-lazo AMC200 |
|
El &lighting del aire acondicionado del engine& del electricity&diesel de las tuberías de la supervisión, etc. Fuente de alimentación de AC/DC 85-265V 24 máximo monofásico o acceso trifásico 8 acceso del CT del nivel del mA (cabeza cristalina) 4 DI activos pasivos DI&2DO&2 Medida de la temperatura de 4 NTC, 1 temperatura y humedad Comunicación RS485 |
Supervisión de la distribución de la corriente continua de la estación base
- Gabinete de la fuente de alimentación que cambia
Selección del producto
|
Metro del carril del dinar AMC16L-DETT |
|
La supervisión general y el móvil y las telecomunicaciones y el Unicom y la difusión y el otro equipo de comunicación Fuente de DC -48Vpower Acceso del lazo de DC del máximo 6 Acceso actual del sensor de la salida 0-5V Pasillo Con la salida de ±12V para suministrar poder al sensor de Pasillo Comunicación RS485 |
|
Metro del carril del dinar DJSF1352-RN |
|
La supervisión general y el móvil y las telecomunicaciones y el Unicom y la difusión y el otro equipo de comunicación Fuente de alimentación de DC24V/48Vor AC/DC85-265V Acceso del lazo de DC del máximo 2 Acceso actual del sensor o de la desviación 75mV de la salida 0-5V Pasillo Con la salida de ±12V para suministrar poder al sensor de Pasillo Comunicación RS485 |
|
metro inalámbrico del carril del dinar del Multi-lazo AMC200 |
|
La supervisión general y el móvil y las telecomunicaciones y el Unicom y la difusión y el otro equipo de comunicación Fuente de alimentación de DC -48V Acceso del lazo de DC del máximo 12 Medida de la temperatura de 4 NTC 1 temperatura y humedad Con la salida de ±12V para suministrar poder al sensor de Pasillo Comunicación RS485 |
|
Hall Sensor actual AKHC |
|
El proyecto de la reconstrucción adopta el tipo abierto El nuevo proyecto adopta el tipo cerrado salida 0-5V fuente de alimentación de ±12V |
