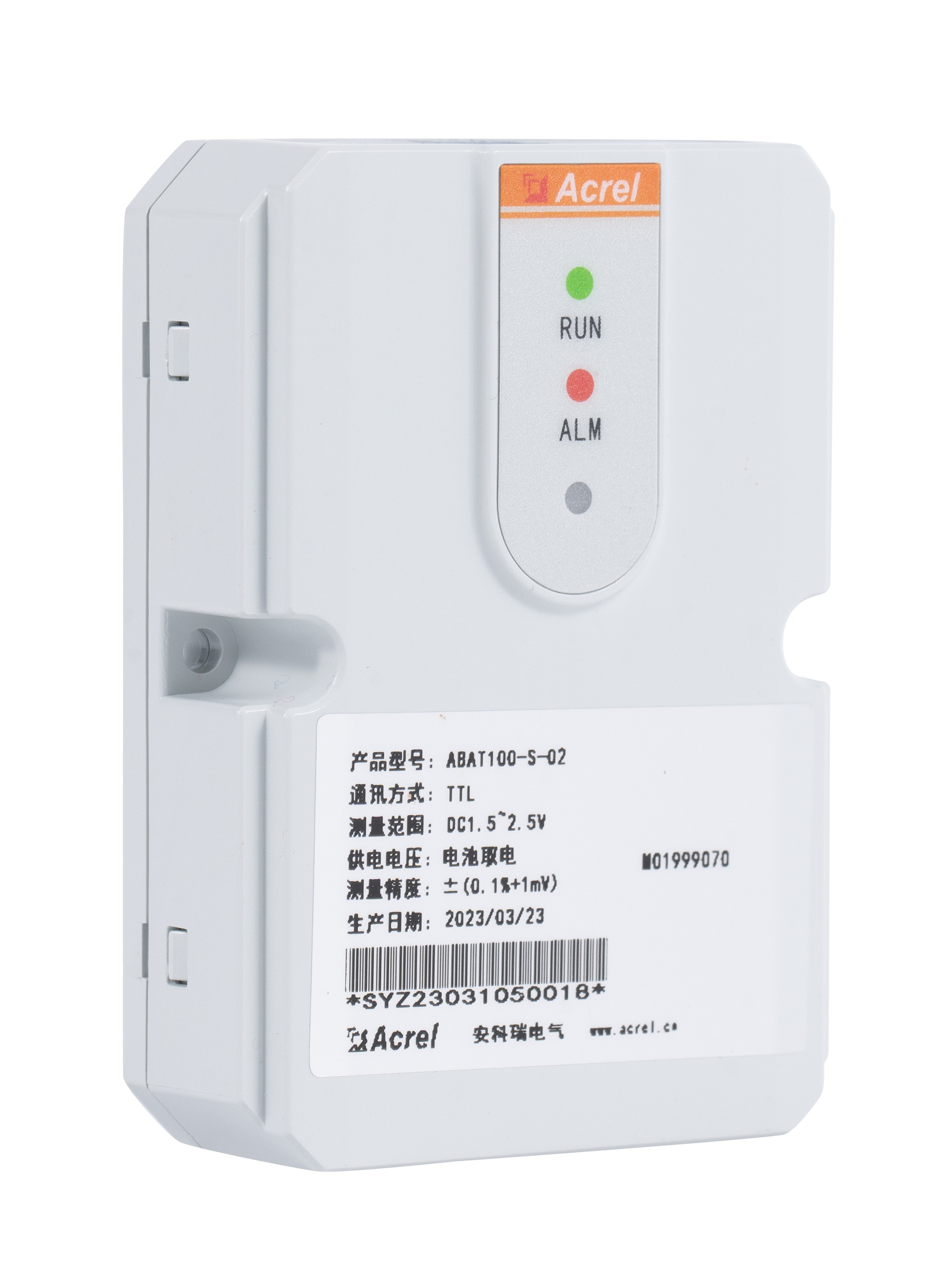

Sistema de vigilancia de la batería de Acrel H3G-TA para la supervisión de UPS
Persona de Contacto : Dina Huang
Número de teléfono : 18761502682
WhatsApp : +8618761502682
| Cantidad de orden mínima : | 1 PC | Detalles de empaquetado : | En cartón |
|---|---|---|---|
| Tiempo de entrega : | 5 a 8 días hábiles | Condiciones de pago : | T/T |
| Capacidad de la fuente : | 5000pc/Day |
| Lugar de origen: | China. | Nombre de la marca: | Acrel |
|---|---|---|---|
| Certificación: | CE | Número de modelo: | Se aplicará el método ABAT100-S. |
|
Información detallada |
|||
| Humedad relativa: | el 5%~95% | Intensidad de la presión atmosférica: | 80 a 110 kPa |
|---|---|---|---|
| Fuente de alimentación: | DC 24V | ||
| Resaltar: | Módulo de monitorización de baterías de plomo-ácido ABAT100-S,Centro de datos Módulo de monitoreo de baterías de plomo y ácido,Hospitales Módulo de monitoreo de baterías de plomo-ácido |
||
Descripción de producto
Sistema de vigilancia en línea de la batería
Modulo de colector ABAT100-HS
El sistema de monitorización en línea de la batería de la serie ABAT100 de Acrel puede proporcionar información sobre el funcionamiento de la batería, como el voltaje, la resistencia interna y la temperatura interna, incluidos el SOC y el SOH,y puede proporcionar alerta temprana y ecualización de la batería para baterías fallidas para garantizar el tiempo de respaldo del paquete de baterías y extender la vida útil del paquete de bateríasEl sistema tiene funciones de monitoreo y es fácil de instalar, mantener y acceder. El sistema consiste principalmente en el módulo de monitoreo de batería ABAT100-S, el módulo de monitoreo de batería de grupo ABAT100-C,Modulo colector ABAT100-HS y pantalla táctil, etc. La alarma y los datos en tiempo real se pueden consultar y los parámetros se pueden establecer a través de la pantalla táctil,y la plataforma de monitoreo puede seleccionarse para realizar la gestión centralizada en red.
Módulos para el sistema de vigilancia de las baterías de plomo-ácido
| Módulo de producto | ||||||||||||||||||||||||||||
| Modelo | Descripción de la función | |||||||||||||||||||||||||||
| El número de unidades de ensayo debe ser el siguiente: | Entrada DC24V, una para gestionar un grupo de baterías, hasta 120 baterías en un grupo. | |||||||||||||||||||||||||||
| Se aplicará el método de ensayo ABAT100-S-02. | Monitorear una batería de 2V, monitorear el voltaje de la batería, la resistencia interna y negativo la temperatura terminal. |
|||||||||||||||||||||||||||
| Se aplicará la norma ABAT100-S-06. | Monitorear una batería de 6V, monitorear el voltaje de la batería, la resistencia interna y negativo la temperatura terminal. |
|||||||||||||||||||||||||||
| Se aplicará el método ABAT100-S- 12 | Monitorear una batería de 12 V, monitorear el voltaje de la batería, la resistencia interna y negativo la temperatura terminal. |
|||||||||||||||||||||||||||
| Se aplicará el método ABAT100-C. | Monitorear una corriente de carga/descarga con una temperatura ambiente con un máximo un rango de corriente de 1000 A. |
|||||||||||||||||||||||||||
Dimensión
Funciones técnicas
| Función | Descripción |
| Monitoreo en línea | vigilancia en línea las 24 horas del día, una batería por módulo, vigilancia del voltaje, la resistencia interna y la temperatura terminal negativa; |
| Medición de alta precisión | "Métodos de control" de las características de las máquinas de ensayo y de las máquinas de ensayo. |
| Prueba de resistencia interna de la batería | Medición periódica automática de la resistencia interna de cada batería controlada por el colector. |
| Diseño de baja potencia | entrada manual en modo de baja potencia, el módulo S extrae corriente de la batería hasta 0,5 mA; |
| Diseño anti atasco | Con un diseño de alta antiinterferencia, puede bloquear la interferencia de ondulación de UPS de alta potencia de alta frecuencia; |
| Protocolo de comunicación | el protocolo MODBUS-RTU; |
| Método de instalación | Unidad de ensamblaje o de ensamblaje adhesivo; |
| Luz de indicación | Luzes LED rojas y verdes, luz verde como luz de potencia, luz roja como luz indicadora; |
Parámetros técnicos
| Parámetros técnicos | Descripción | ||
| Medio ambiente de trabajo |
Temperatura de funcionamiento: -10°C ∼50°C; Humedad relativa: entre el 5% y el 95%; Intensidad de la presión atmosférica: 80 ~ 110 kPa; |
||
| Capacidad de seguimiento | Un módulo S monitorea una batería | ||
| Alcance del seguimiento | Baterías de 2V, 6V, 12V con capacidad inferior a 3000AH | ||
| Rango de medición y exactitud | Contenido de medición | Ámbito de aplicación | Precisión |
| Válvula de tensión única | 2V, 6V y 12V | ± 0,1% | |
| Resistencia interna única | 50 ‰ 65535 uΩ | (Resolución) 1 uΩ | |
| Temperatura negativa | -5°C+105°C | ± 1°C | |
|
Requisitos de energía
|
Directamente desde la batería controlada, el módulo de 2 V de funcionamiento normal de la corriente de absorción de 10 mA, el máximo no es superior a 13 mA, el módulo de 6 V, 12 V de funcionamiento normal de la corriente de absorción de 5 mA,el máximo no exceda de 7 mA, la consistencia de la corriente de absorción de diferentes módulos es muy alta; | ||
| Protección | Circuito de medición y circuito de alimentación con dos niveles de protección, con protección de conexión inversa y aislamiento óptico; | ||
| Interfaz de comunicación | Puerto UART, soporte al protocolo MODBUS | ||
| El aislamiento soporta la tensión | El valor de las emisiones de CO2 | ||
| Peso | 90 gramos | ||
Red
Solución de red 1: Solución de red de adquisición de puertos serie con pantalla táctil:
Solución de red 2: Acrel EMS, plataforma EIOT Solución de red:
Nota:
ABAT100-HS: se gestiona un grupo de baterías, hasta 120 baterías en un grupo;
ABAT100-S-02/6/12: Detecta la batería de 2/6/12V, también detecta el voltaje de la batería, la resistencia interna y la temperatura negativa;
ABAT100-C: detecta 1 corriente de carga/descarga y 1 temperatura ambiente, con un rango máximo de corriente de 1000A;
Foto en el lugar
