Precisión medidora inalámbrica compacta del metro del tamaño Class0.5 ADW350 alta
Persona de Contacto : Dina Huang
Número de teléfono : 18761502682
WhatsApp : +8618761502682
| Cantidad de orden mínima : | 1 PC | Detalles de empaquetado : | En cartón |
|---|---|---|---|
| Tiempo de entrega : | Dos o tres días hábiles | Condiciones de pago : | T/T |
| Capacidad de la fuente : | 5000pc/Day |
| Lugar de origen: | China. | Nombre de la marca: | Acrel |
|---|---|---|---|
| Certificación: | CE | Número de modelo: | Se aplicará el procedimiento de ensayo de la norma de calidad. |
|
Información detallada |
|||
| El tipo: | metro multi de la energía del circuito | Comunicación: | RS485 |
|---|---|---|---|
| Instalación: | instalación del carril del dinar | Certificado: | Sección 2 |
| Estándar: | IEC62052-11/IEC62053-21 | ||
| Resaltar: | Medidor de energía inalámbrico de 3 fases iot,medidor de energía inalámbrico multicanal iot,medidor de energía iot inalámbrico |
||
Descripción de producto

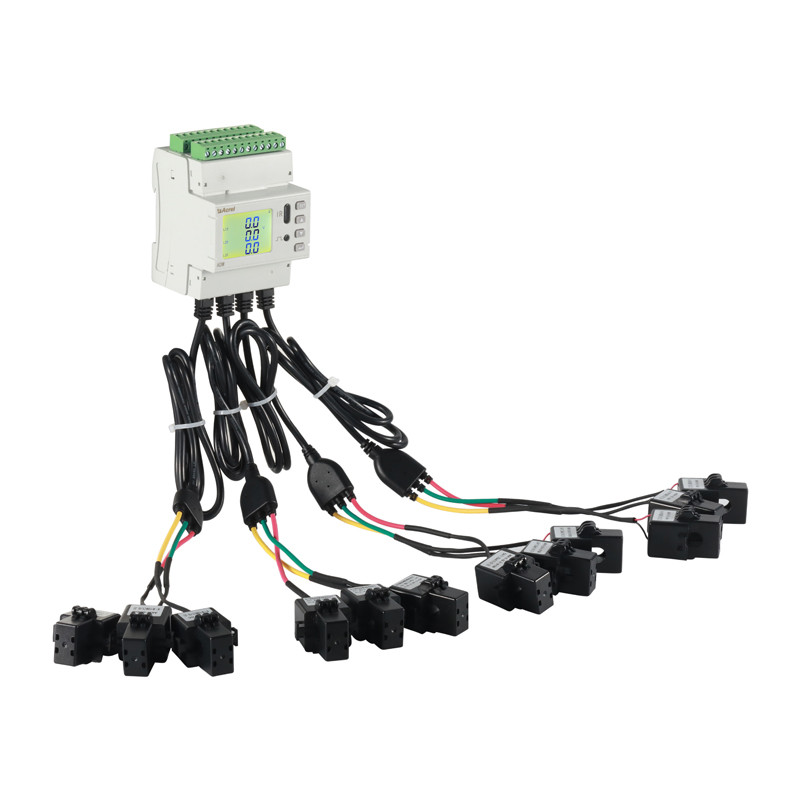

ADW210-D16-4S Medidor de energía inalámbrico multicanal de 3 fases
En general:
Los medidores de potencia de circuito múltiple de tipo ADW2XX se utilizan principalmente para medir los parámetros eléctricos completos de múltiples circuitos trifásicos.Pueden conectarse a la entrada de corriente de hasta cuatro circuitos trifásicos al mismo tiempoPuede medir voltaje y corriente, potencia, factor de potencia, ángulo de fase, desequilibrio, armónicos y otros parámetros.
Principales características:
Funciones
Parámetros técnicos
1Funciones principales del modelo:
| Potencia auxiliar | AC/DC 85265V; consumo ≤ 10VA; | ||
| Ingreso | Frecuencia | 45 ∼ 65 Hz; | |
| Válvula de tensión | AC 3×220V/380V; sobrecarga: 1,2 veces lael valor nominal (continuo); 2 veces el valor nominal / 1s |
||
| Consumo: ≤ 0,5VA; | |||
| En la actualidad | AC 5A,100A,400A,600A; ((Transformador de apertura externa); Sobrecarga: 1,2 veces el valor nominal (continua); 10 veces el valor nominal / 1s; |
||
| Consumo: ≤ 0,5VA | |||
| Precisión de las mediciones |
La frecuencia es de 0,05 Hz; Voltado, corriente: nivel 0,5; Energía eléctrica activa: nivel 1; Energía eléctrica reactiva: nivel 2; la precisión armónica de 2 a 31 veces: ± 1%; |
||
| Características | Salida de pulso | Modo de salida: pulso del optoacoplador con colector abierto. | |
| Comunicación | RS485, Modbus-RTU; velocidad de Baud 1200 38400; | ||
| Cambiar | Ingreso | Entrada de contacto seco, fuente de alimentación incorporada; | |
| Producción | Modo de salida: salida de contacto del relé normalmente abierta; capacidad de contacto: AC 250V/3A DC 30V/3A; | ||
| Esquema | L*W*H ((mm) | 72 por 97.7 por 71.5 | |
| Medio ambiente | Temperatura de trabajo | -10°C~+45°C | |
| Temperatura de almacenamiento | -40°C~+70°C | ||
| Humedad relativa | No más95% No hay condensación | ||
| Alturas | No más2500 metros | ||
2Funciones del modelo ampliado:
| Modulo de interrupción | Fuente de alimentación | Interfaz RJ45, DC 12V, consumo de energía ≤ 1W; |
| Comunicación | Interfaz RJ45, protocolo Modbus-RTU; (comunicación con el cuerpo principal) | |
| Entrada del interruptor | entrada de contacto en seco, fuente de alimentación incorporada; | |
| Salida del interruptor |
Modo de salida: relé de salida de contacto normalmente abierto. Capacidad de contacto: AC 250V/3A DC 30V/3A; |
|
| Módulo de medición de fugas de temperatura | Fuente de alimentación | Interfaz RJ45, DC 12V, consumo de energía ≤ 1W; |
| Comunicación | Interfaz RJ45, protocolo Modbus-RTU; (comunicación con el cuerpo principal) | |
| Medición de la temperatura | Sensor de temperatura NTC estándar, rango de medición de -20 a 100 °C; | |
| Medición de fugas | El transformador de corriente residual está conectado, el rango de medición es de 10 ~ 3000 mA; | |
| Precisión de las mediciones | Temperatura ± 2°C, nivel de fuga 1; |
Las dimensiones
Panel delantero
Instalación del carril de guía
El cableado
3P4W
3P3W
Modulos opcionales
Modulo externo (MTL)
12 Medición de la temperatura externa del NTC
4 Canales de medición de corriente residual
Conexión inalámbrica externaModulo (AWT100)
Enlace descendente RS485; enlace ascendente 4G, 2G, NB, Lora, LoraWAN, Ethernet, WiFi, GPS, Profibus
Modulo externo (MK)
12 canales DI + 4 canales DO
