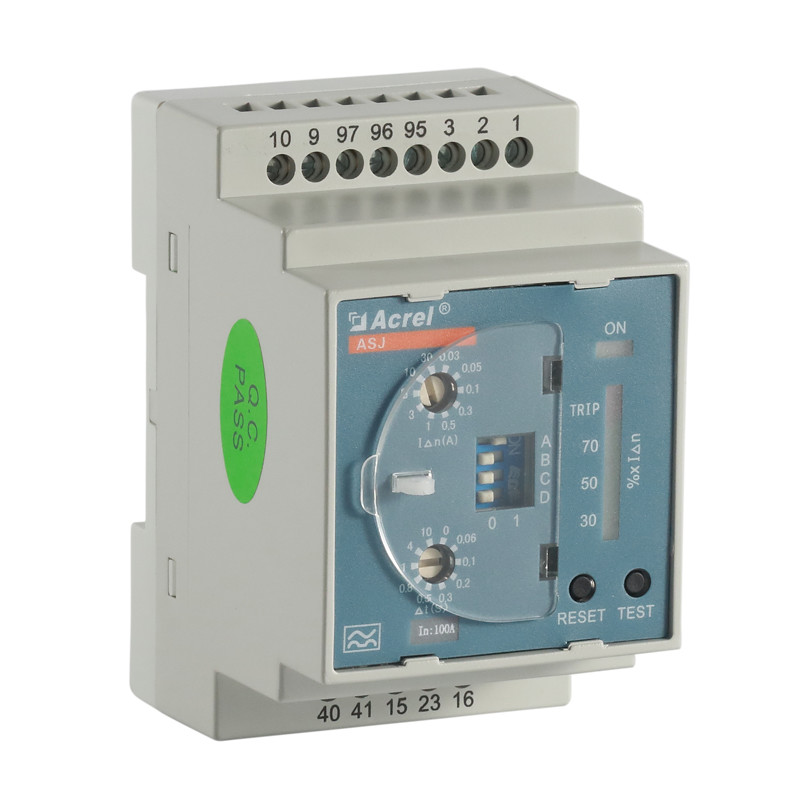

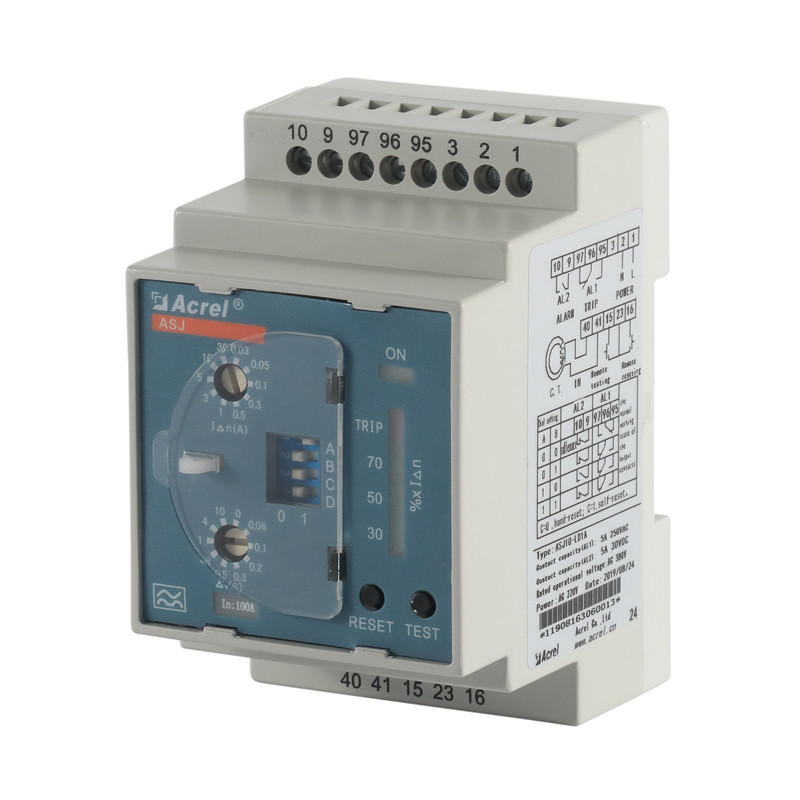

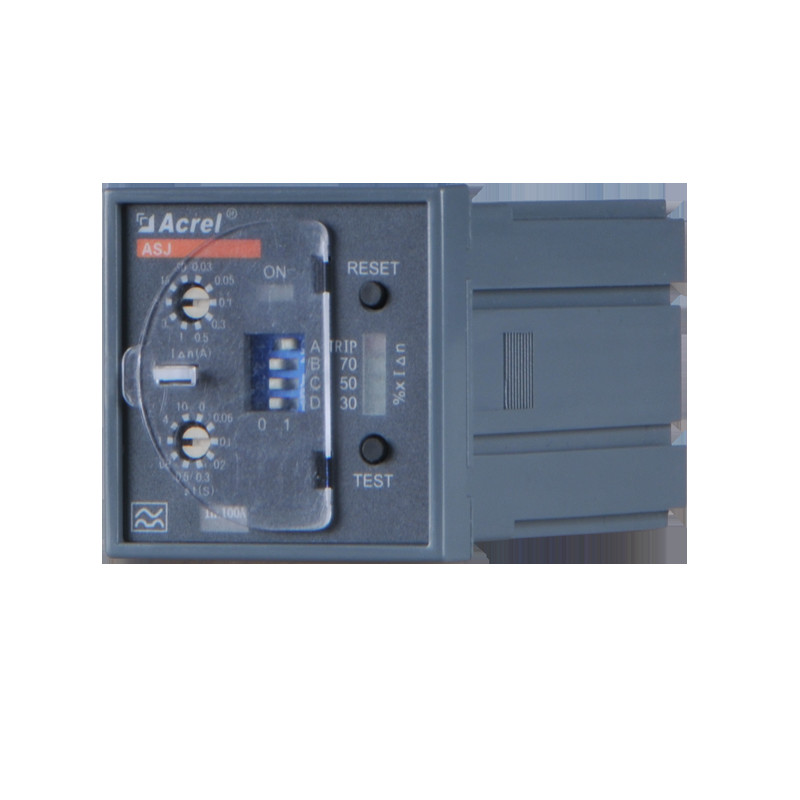

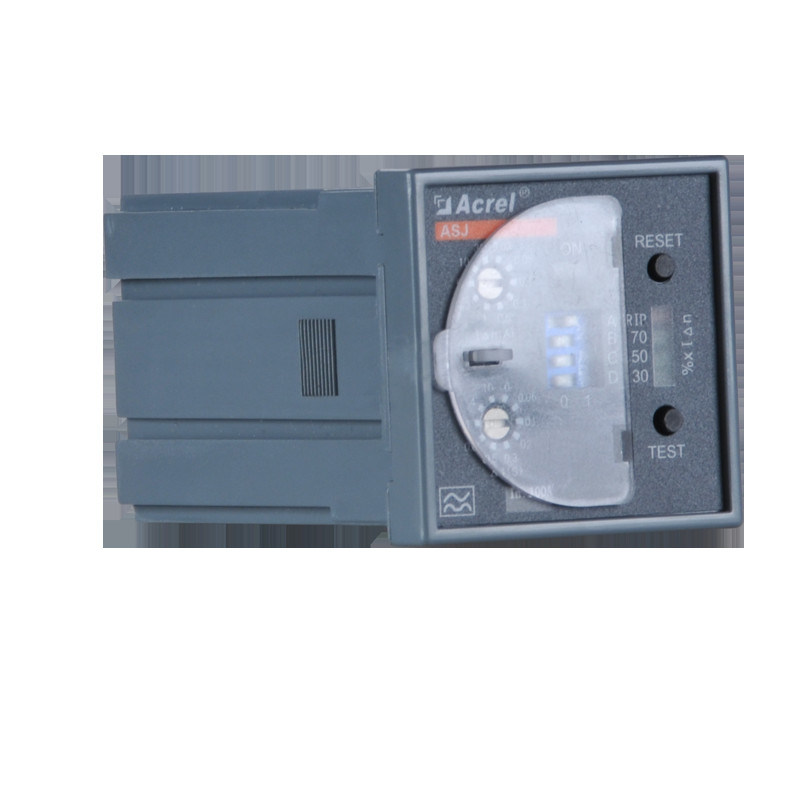

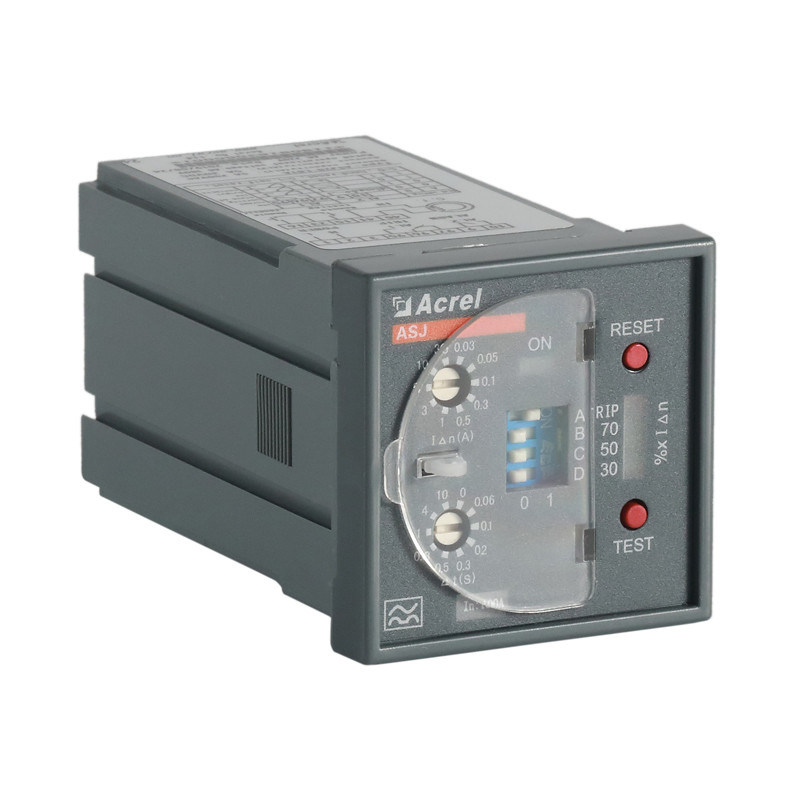

Relé de fuga a tierra Acrel ASJ10-LD1A riel DIN 35mm

Descripción de producto

La serie ASJ de relés de acción de corriente residual, disyuntores de baja tensión o contactores de baja tensión pueden conformar un dispositivo combinado de producción de corriente residual, que se aplica principalmente a circuitos de distribución de sistemas TT y TN con corriente alterna de 50 Hz, tensión nominal de 400 V o inferior. La serie ASJ de relés de acción de corriente residual se aplica a la protección contra fallos a tierra del circuito eléctrico, con el fin de prevenir daños en los equipos y accidentes de incendio de equipos eléctricos causados por la corriente de fallo a tierra, además

Parámetros:

Dimensiones:

Cableado:

Red:

Aplicación:

Preguntas frecuentes:

P: ¿Cuántos cables pueden pasar por un transformador de corriente residual?

¿Puedo pasar solo un cable de fase? ¿Puedo pasar solo el cable de fase A, B, C por el sensor?

R: En un sistema trifásico de cuatro hilos, se deben usar 4 cables. No se puede pasar solo un cable de fase,

y A, B, C, N deben pasar todos por el transformador de corriente residual. Se debe seleccionar un transformador adecuado según el diámetro del cable y la corriente nominal en el sitio.

P: El cable de tres fases y cuatro hilos es muy grueso. ¿Se puede instalar un sensor de medición en cada fase y pasar cuatro cables secundarios de sensor por cables de pequeño diámetro? ¿Luego conectar el relé de corriente residual?

R: No se recomienda. Con este plan, en el momento de arrancar equipos de alta potencia y

alta frecuencia, la suma vectorial de la corriente de salida del transformador de medición trifásico

de cuatro hilos no es cero (la medida directa es 0), lo que puede

provocar fácilmente un mal funcionamiento y un disparo.

P: ¿Se pueden utilizar transformadores de corriente residuales de tipo abierto en el proyecto de renovación?

R: Para proyectos de renovación, si el diámetro del cable de la línea es inferior a 100 mm, se pueden utilizar transformadores de corriente residuales de tipo abierto. No se recomienda el uso de transformadores de corriente residuales de tipo abierto de mayor apertura, ya que la precisión de medición del sensor de gran apertura es deficiente.

P: ¿Por qué el relé de corriente residual se activa tan pronto como se energiza?

R: Una razón puede ser un error de cableado; otra puede ser una selección incorrecta del producto.

P: Después de apagar el relé de corriente residual ASJ, el disyuntor se dispara. ¿Cuál es la razón de este fenómeno?

R: Este fenómeno se produce cuando el disyuntor se dispara después de cortar la alimentación protegida; el otro es para proteger la línea durante la conmutación de doble alimentación.

El relé de corriente residual serie ASJ es del tipo que se recupera y restablece automáticamente cuando falla la alimentación auxiliar. Según las condiciones mencionadas anteriormente, el instrumento se puede seleccionar como el tipo que no actúa automáticamente cuando falla la alimentación.

P: ¿Qué significa In:100A en el panel? ¿Se puede eliminar?

R: In significa corriente nominal y no se puede eliminar. Está claramente estipulado en 4.2.2.2 y 5.1 de GB/T 22387-2016, el panel debe estar marcado con la corriente nominal o el tamaño del orificio del transformador de corriente residual.
