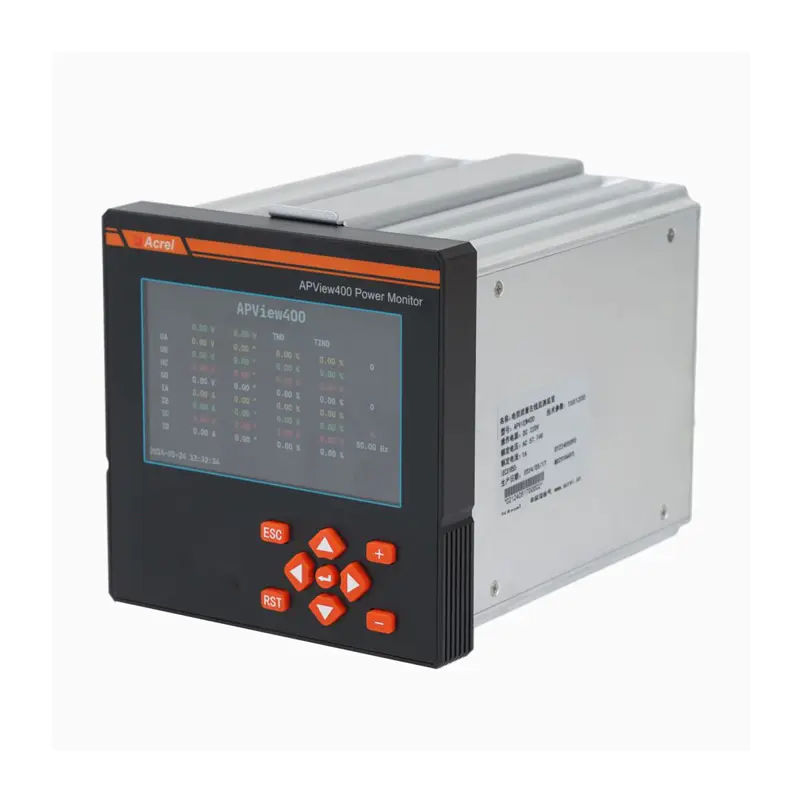

Analizador de Calidad de Energía Certificado Clase A APView400

Descripción de producto

Describir

• El analizador de calidad de energía Acrel APView400 es un dispositivo profesional de monitoreo de calidad de energía para el sistema PQM. Cumple con las normas IEC61000 - 4 - 30 Ed3 Clase A y IEC60253 - 22 Clase 0.2S.Con funciones avanzadas como el registro de forma de onda de perturbación y la detección de dirección de perturbación, puede registrar más de 2000 formas de onda y 5000 secuencias de eventos (SOE). También cuenta con mediciones de alta precisión, una plataforma multi-núcleo de alto rendimiento y un sistema operativo integrado.El dispositivo es adecuado para sistemas de suministro de energía de hasta 35 kV y se utiliza ampliamente en industrias como semiconductoresTambién admite varios protocolos de comunicación como Modbus - RTU, Modbus - TCP, y IEC61850 MMS,haciendo de él una solución integral para el control de la calidad de la energía.

  Especificaciones

  ---

  Parámetro técnico	Valor
  Valor nominal	tensión AC:AC/DC220V, El valor de las emisiones de CO2 será el siguiente: o bien El valor de las emisiones de CO2
  	corriente de CA:AC1A,5A;
  Sobrecarga capacidad	1.2En trabajo continuo
  	20 veces durante 1 segundo
  suministro de energía	Nombrado: Las condiciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3 del presente anexo. El valor de las emisiones de CO2 será el siguiente: o DC48V
  	Desviación admisible: -20%-+20%
  	Consumo de energía: ≤ 15 W
  Consumo de energía	≤ 0,5 VA (en una sola fase)
  Medir la ira	0-1,2 pulgadas
  Salida digital	Duración de servicio mecánico: ≥10000
  	Modo de salida: Contactos pasivos
  	Capacidad de conmutación: ≤ 4000 W o bien ≤ 384VA
  	En estado corriente: Se aplicarán las siguientes medidas: en modo continuo;
  	≥ 30 A a corto plazo (200 ms)
  A. NoPrecisión	Clase 0.5
  	Voltagem RMS: ± 0,1%
  	Corriente RMS: ± 0,1%
  	P,Q,S: ± 0,2%
  	Factor de potencia: Clase 0.5
  	Desviación de tensión:00,1%
  	Desviación de frecuencia: ± 0,001 Hz
  Comunicación	RS485, protocolo Modbus-RTU; Ethernet. El protocolo también se utiliza para conectar a Internet.
  Desequilibrio de tres fases	Desbalance de tensión: ± 0,15%
  	Desbalance de corriente: ± 1%
  Frecuencia de potencia resistir el voltaje	Entre el conjunto de terminales de alimentación y la entrada de señal, el conjunto de terminales de salida 2kV/1min (RMS)
  	Entre la carcasa y todo el conjunto de terminales (excepto el conjunto de terminales con voltaje de referencia inferior a 40 V) CA 4 kV
  Temperatura	Funcionamiento: -10°C+55°C Almacenamiento: -30°C a +80°C
  Humedad	≤95%RH, sin condensación, sin gas corrosivo
  Alturas	≤ 2500 m

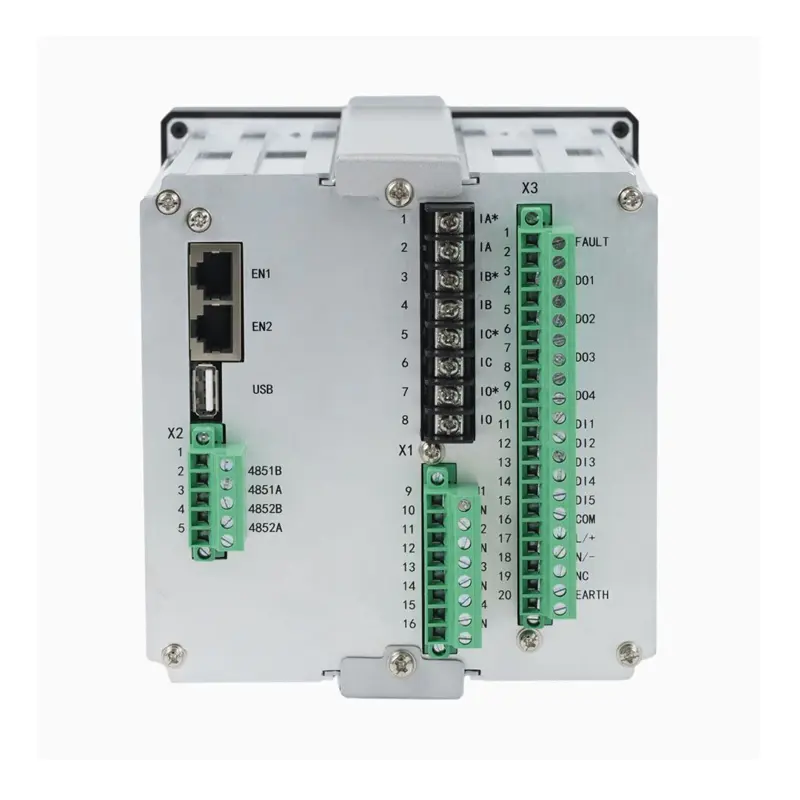

  Diagrama de dimensiones y cableado

  ---
