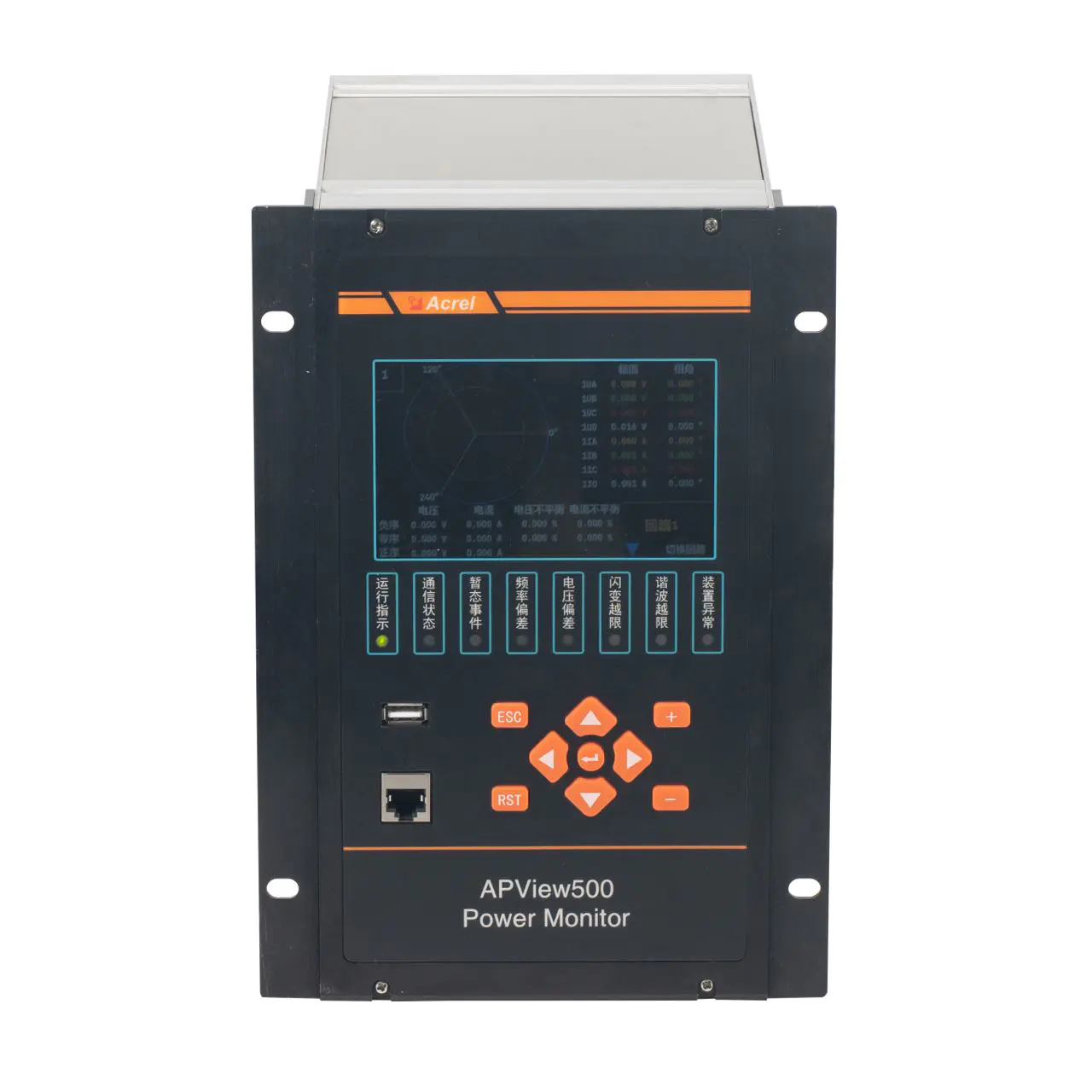

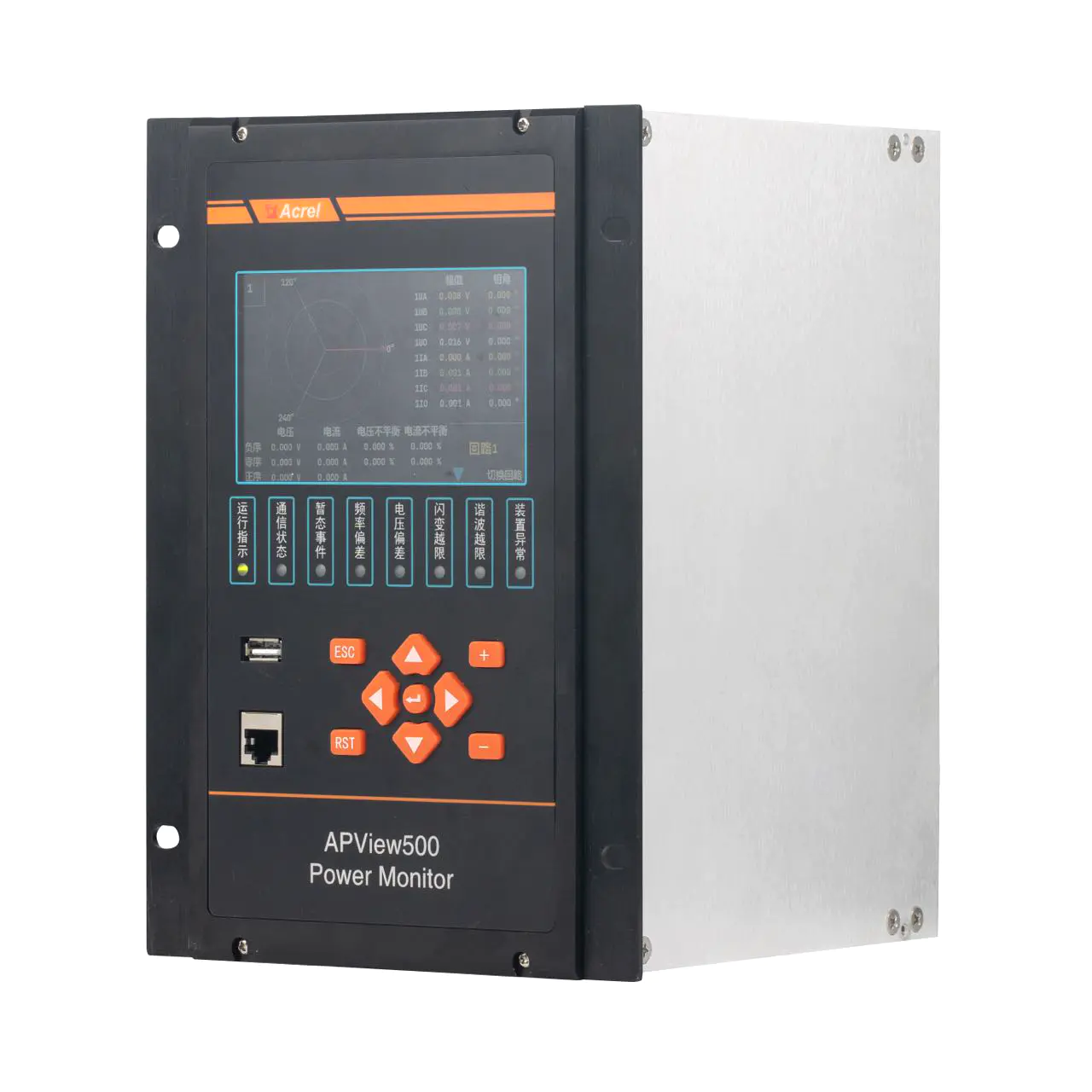

APView500 AC Panel de acceso CT de tres fases Analista de potencia RS485 montado

Descripción de producto

Describir

• El Acrel APView500 es un dispositivo de monitoreo de calidad de energía de alta precisión diseñado para cumplir con la norma IEC61000-4-30.incluida la medición de la segunda hasta la sexagésima tercera armonía, muestreo de forma de onda, monitoreo de desequilibrio de voltaje, monitoreo de parpadeo y control de medición.garantizar una integración perfecta en los sistemas de energía modernosCon sus características avanzadas y alta precisión, el APView500 es ideal para industrias como química, acero, metalurgia, hospitales, centros de datos, transporte y construcción,proporcionar datos fiables para el análisis y la mejora de la calidad de la energía.

  Especificaciones

  ---

  Parámetro técnico	Valor
  Valor nominal	tensión AC:AC/DC220V, El valor de las emisiones de CO2 será el siguiente: o bien El valor de las emisiones de CO2
  	corriente de CA:AC1A,5A;
  Sobrecarga capacidad	1.2En trabajo continuo
  	20 veces durante 1 segundo
  suministro de energía	Nombrado: Las condiciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3 del presente anexo. El valor de las emisiones de CO2 será el siguiente: o DC48V
  	Desviación admisible: -20%-+20%
  	Consumo de energía: ≤ 15 W
  Consumo de energía	≤ 0,5 VA (en una sola fase)
  Medir la ira	0-1,2 pulgadas
  Salida digital	Duración de servicio mecánico: ≥10000
  	Modo de salida: Contactos pasivos
  	Capacidad de conmutación: ≤ 4000 W o bien ≤ 384VA
  	En estado corriente: Se aplicarán las siguientes medidas: en modo continuo;
  	≥ 30 A a corto plazo (200 ms)
  Precisión	Clase 0.5
  	Voltagem RMS: ± 0,1%
  	Corriente RMS: ± 0,1%
  	P,Q,S: ± 0,2%
  	Factor de potencia: Clase 0.5
  	Desviación de tensión:00,1%
  	Desviación de frecuencia: ± 0,001 Hz
  Comunicación	RS485, protocolo Modbus-RTU; Ethernet. El protocolo también se utiliza para conectar a Internet.
  Desequilibrio de tres fases	Desbalance de tensión: ± 0,15%
  	Desbalance de corriente: ± 1%
  Frecuencia de potencia resistir el voltaje	Entre el conjunto de terminales de alimentación y la entrada de señal, el conjunto de terminales de salida 2kV/1min (RMS)
  	Entre la carcasa y todo el conjunto de terminales (excepto el conjunto de terminales con voltaje de referencia inferior a 40 V) CA 4 kV
  Temperatura	Funcionamiento: -10°C+55°C Almacenamiento: -30°C a +80°C
  Humedad	≤95%RH, sin condensación, sin gas corrosivo
  Alturas	≤ 2500 m



  Diagrama de dimensiones y cableado

  ---
