Inicio ProductosDispositivo industrial de la supervisión del aislamientoAcrel AIM-D100-TH IMD dispositivo de monitoreo del aislamiento de la pila de carga del vehículo eléctrico Certificación CE

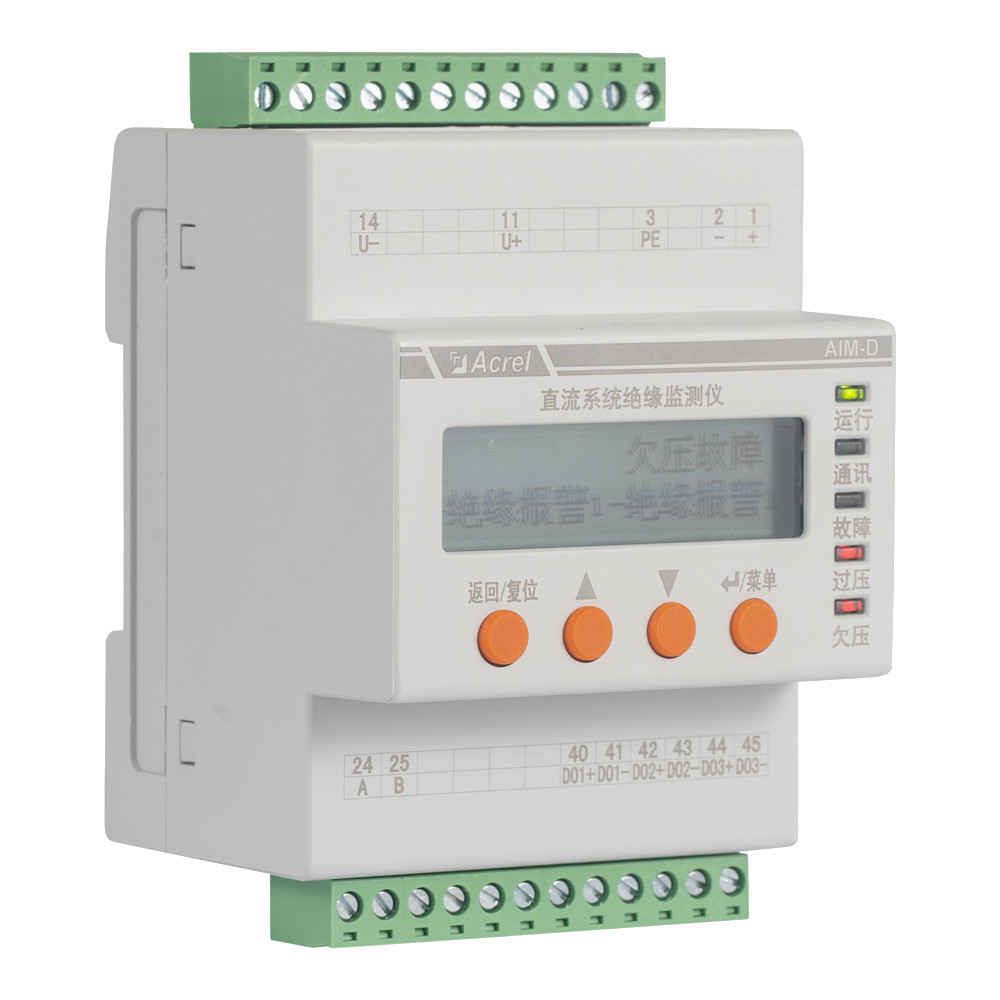

Acrel AIM-D100-TH IMD EV Charging Pile Insulation Monitoring Device CE Certification

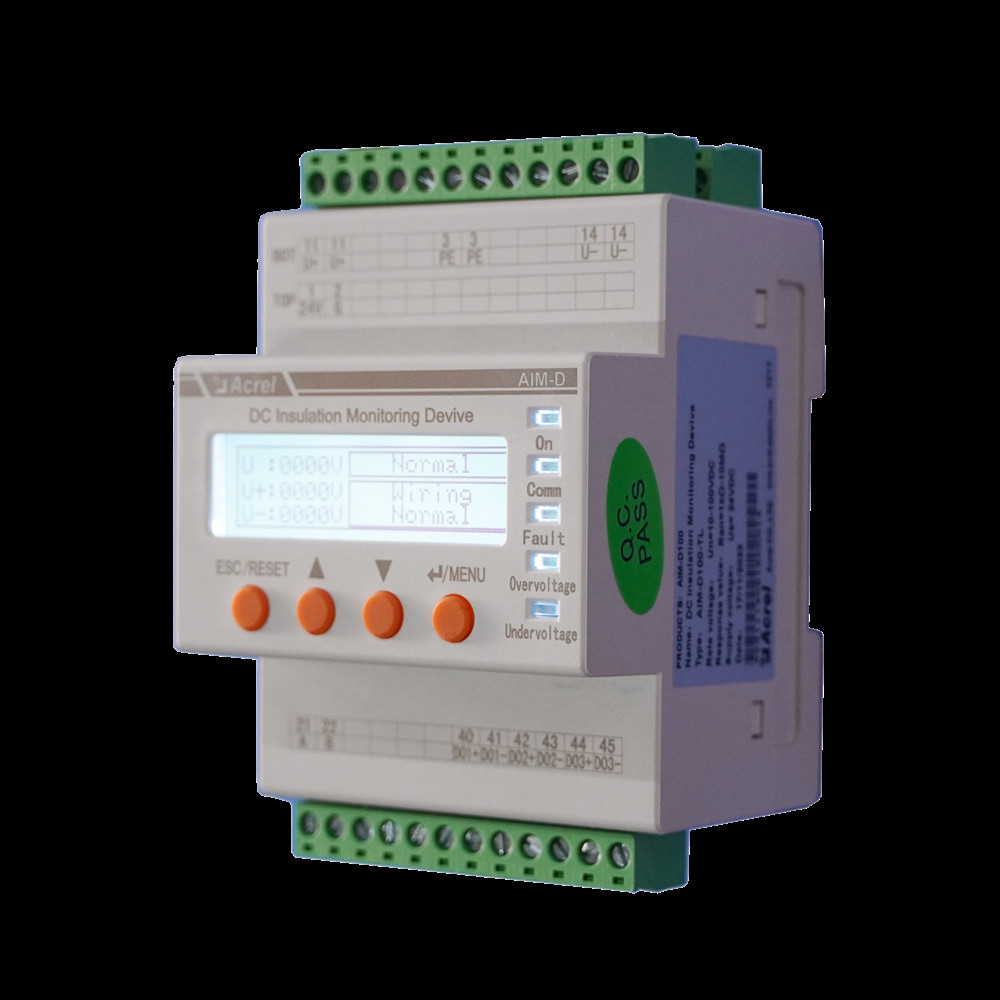

Acrel AIM-D100-TH IMD EV Charging Pile Insulation Monitoring Device CE Certification
Acrel AIM-D100-TH IMD dispositivo de monitoreo del aislamiento de la pila de carga del vehículo eléctrico Certificación CE Acrel AIM-D100-TH IMD EV Charging Pile Insulation Monitoring Device CE Certification Acrel AIM-D100-TH IMD EV Charging Pile Insulation Monitoring Device CE Certification
Contactar ahora

Acrel AIM-D100-TH IMD dispositivo de monitoreo del aislamiento de la pila de carga del vehículo eléctrico Certificación CE

Cantidad de orden mínima : 1 por ciento Detalles de empaquetado : cartón
Tiempo de entrega : 5 a 8 días hábiles Condiciones de pago : T/T
Capacidad de la fuente : 5000pc/Day
Lugar de origen: China. Nombre de la marca: Acrel
Certificación: CE Número de modelo: AIM-D100-TH

Información detallada
Nombre del producto: Metro de la energía Fuente de alimentación: DC 24V
Comunicación: RS485
Resaltar:

AIM-D100-TH medidor de energía

,

medidor de energía con certificación CE

Descripción de producto

Medidor de energía de CC de la serie AIM-D100-T

Acrel AIM-D100-TH IMD dispositivo de monitoreo del aislamiento de la pila de carga del vehículo eléctrico Certificación CE 0

Tipo de modelo

Acrel AIM-D100-TH IMD dispositivo de monitoreo del aislamiento de la pila de carga del vehículo eléctrico Certificación CE 1



Parámetros técnicos

Parámetro técnico Especificaciones técnicas
Potencia auxiliar Dirección continua 9~36V
Consumo máximo de energía ≤ 6 W
Monitoreo de tensión Rango de tensión

AIM-D100-TH: CC de 100 a 1000 V;

AIM-D100-TL: CC de 10 a 100 V
Precisión 0.5
Limite de sobrevoltaje ≥ 110% de tensión nominal
Umbral de bajo voltaje Válvulas de tensión
Control del aislamiento Rango de resistencia al aislamiento 1kΩ~10MΩ
Rango de advertencia y alarma 10kΩ~10MΩ
Precisión 1 ~ 10kΩ: ± 1k; 10k ~ 500k: ≤ 3%
Capacidad de fuga del sistema ≤ 5 μF
Método de seguimiento

Disminución del ciclo: puede ajustarse un retraso de 5 a 500 s.

Activador de comunicación: lectura bajo demanda
Velocidad de seguimiento del aislamiento 500 ms/ciclo; 1000 ms/ciclo
Impedancia interna de corriente continua Se trata de un sistema de control de velocidad
Método de alarma Indicador LCD, LED, salida del relé
Salida de alarma 3 salidas de relé, N/O o N/C pueden establecerse
Capacidad de contacto

5A 250 V CA;

5A 30V de corriente continua
Registro de fallas 20 registros de fallas
Comunicación Interfaz RS485, protocolo Modbus-RTU
Instalación Instalación de rieles DIN
Nivel de protección Protección IP30
Medio ambiente Temperatura de funcionamiento -40 ~ +75 °C
Temperatura de almacenamiento -40 ~ + 125 °C
Humedad relativa < 95%, sin condensación
Alturas < 2000 m



Descripción de las funciones

  • Monitoreo de la resistencia: el producto puede monitorear la resistencia de aislamiento de los polos positivos y negativos del sistema de CC al suelo.Cuando la resistencia de aislamiento sea inferior a los valores de advertencia y alarma establecidos, puede enviar señales de advertencia y alarma.
  • Monitoreo de tensión: el producto puede controlar el voltaje entre los polos positivos y negativos del sistema de CC y el voltaje entre los polos positivos y negativos con respecto a la tierra.
  • Función de alarma de sobre y bajo voltaje. El producto puede monitorear la fluctuación del voltaje del sistema de CC, cuando hay sobre-voltura o bajo-voltura, puede emitir una señal de alarma a tiempo.
  • Función de alarma de alerta temprana. El producto tiene dos grupos de valores de ajuste independientes, se puede establecer el valor de alerta y el valor de alarma.
  • Función de indicación de LED: el panel del producto tiene indicadores LED de funcionamiento, comunicación y fallas, sobrevoltura y bajo voltaje, que pueden mostrar el estado del producto.
  • Función de pantalla LCD: el producto adopta una pantalla de cristal líquido de matriz de puntos 128 * 32, que puede mostrar información de parámetros.
  • Función de salida de relé: el producto tiene salidas de relé de 3 canales, que se pueden seleccionar como modo normalmente abierto o normalmente cerrado.
  • Función de registro de eventos: el producto puede registrar el momento de la alarma y el tipo de falla, lo que es conveniente para que el personal resuelva problemas.
  • Función de red de comunicación. El producto tiene 1 interfaz RS485 y adopta el protocolo Modbus-RTU, que se puede utilizar para la interacción de datos.
  • El producto adopta el montaje estándar de 35 mm.
  • El producto adopta cableado de terminal enchufable, que es conveniente para el cableado y la instalación.



Las dimensiones

Acrel AIM-D100-TH IMD dispositivo de monitoreo del aislamiento de la pila de carga del vehículo eléctrico Certificación CE 2





Descripción del panel

Acrel AIM-D100-TH IMD dispositivo de monitoreo del aislamiento de la pila de carga del vehículo eléctrico Certificación CE 3





Instalación

Acrel AIM-D100-TH IMD dispositivo de monitoreo del aislamiento de la pila de carga del vehículo eléctrico Certificación CE 4





El cableado

Acrel AIM-D100-TH IMD dispositivo de monitoreo del aislamiento de la pila de carga del vehículo eléctrico Certificación CE 5





Fábrica de la empresa

Acrel AIM-D100-TH IMD dispositivo de monitoreo del aislamiento de la pila de carga del vehículo eléctrico Certificación CE 6



Si está interesado, póngase en contacto con nosotros

Acrel AIM-D100-TH IMD dispositivo de monitoreo del aislamiento de la pila de carga del vehículo eléctrico Certificación CE 7
