Descripción de producto

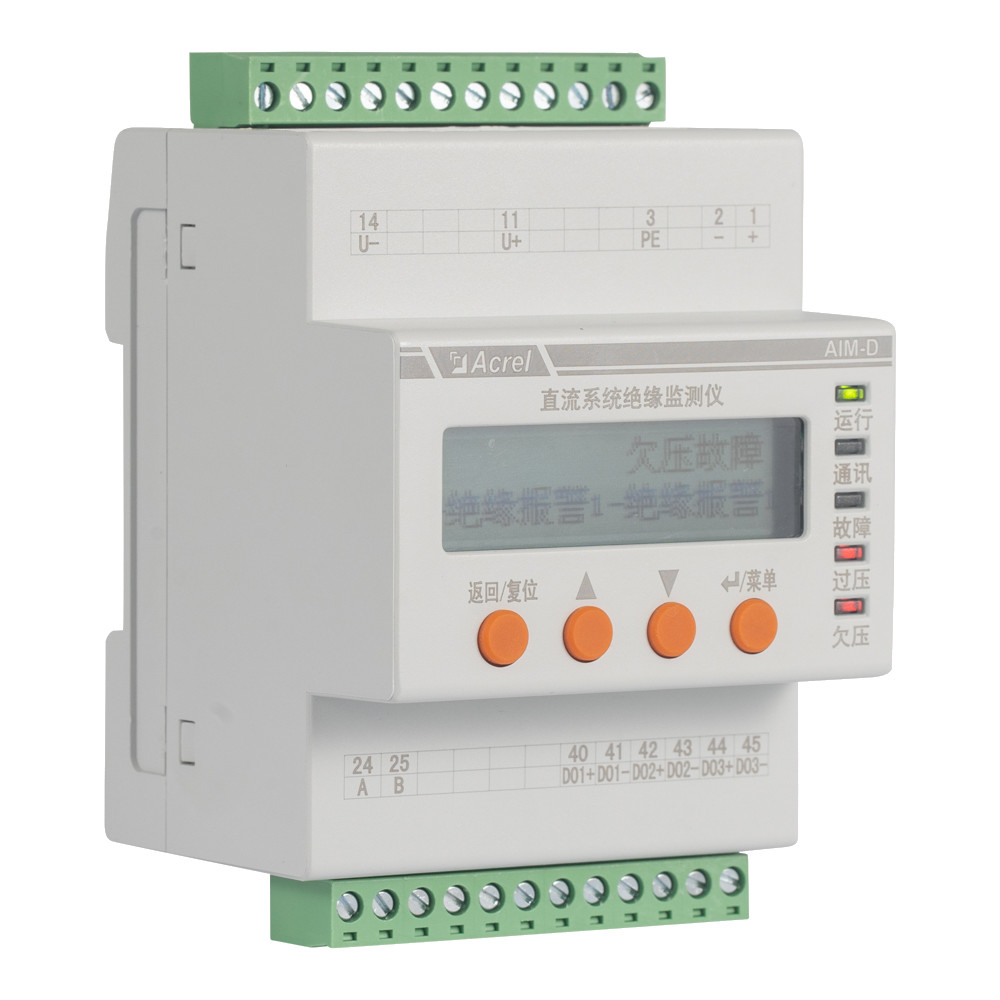

Monitor de aislamiento de corriente continua de la serie AIM-D100-T para cargador de vehículos eléctricos

1. Introducción

    Con el desarrollo de la industria, muchos equipos eléctricos y equipos de plantas son alimentados por sistemas de CC, que tienen terminales positivos y negativos sin conexión a tierra.Para el sistema de distribución sin conexión a tierra (TI), la resistencia de aislamiento debe controlarse para garantizar el funcionamiento seguro del sistema de alimentación.

El monitor de aislamiento de corriente continua de la serie AIM-D100-T se puede aplicar en un sistema de corriente continua de 10~1000 V para el monitoreo en línea de la resistencia de aislamiento de polo positivo y negativo del sistema sin conexión a tierra de corriente continua.y emitir una señal de advertencia o alarma cuando la resistencia del aislamiento sea inferior al valor establecido.

El producto se basa en el principio del puente desequilibrado,lo que evita el problema de que el puente equilibrado no puede detectar la resistencia de aislamiento cuando hay fallas de tierra en ambos polos positivos y negativos.

El producto puede aplicarse a sistemas de corriente continua, como paneles de corriente continua de centrales eléctricas y subestaciones, dispositivos de carga de vehículos eléctricos, sistemas de alimentación UPS, sistemas fotovoltaicos de corriente continua,sistemas de almacenamiento de energía y otras redes de energía de CC.

2Descripción del modelo

3. Parámetros técnicos

4Características funcionales

• Monitoreo de la resistencia: el producto puede monitorear la resistencia de aislamiento de los polos positivos y negativos del sistema de CC al suelo.Cuando la resistencia de aislamiento sea inferior a los valores de advertencia y alarma establecidos, puede enviar señales de advertencia y alarma.
• Monitoreo de tensión: el producto puede controlar el voltaje entre los polos positivos y negativos del sistema de CC y el voltaje entre los polos positivos y negativos con respecto a la tierra.
• Función de alarma de sobre y bajo voltaje. El producto puede monitorear la fluctuación del voltaje del sistema de CC, cuando hay sobre-voltura o bajo-voltura, puede emitir una señal de alarma a tiempo.
• Función de alarma de alerta temprana. El producto tiene dos grupos de valores de ajuste independientes, se puede establecer el valor de alerta y el valor de alarma.
• Función de indicación de LED: el panel del producto tiene indicadores LED de funcionamiento, comunicación y fallas, sobrevoltura y bajo voltaje, que pueden mostrar el estado del producto.
• Función de pantalla LCD: el producto adopta una pantalla de cristal líquido de matriz de puntos 128 * 32, que puede mostrar información de parámetros.
• Función de salida de relé: el producto tiene salidas de relé de 3 canales, que se pueden seleccionar como modo normalmente abierto o normalmente cerrado.
• Función de registro de eventos: el producto puede registrar el momento de la alarma y el tipo de falla, lo que es conveniente para que el personal resuelva los problemas.
• Función de red de comunicación. El producto tiene 1 interfaz RS485 y adopta el protocolo Modbus-RTU, que se puede utilizar para la interacción de datos.
• El producto adopta el montaje estándar de 35 mm.
• El producto adopta cableado de terminal enchufable, que es conveniente para el cableado y la instalación.

Las dimensiones

Descripción del panel

Instalación

El cableado
